防腐涂料腐蚀+老化性能测试方法研究

1.3腐蚀+老化循环

对某些涂料来说，腐蚀循环中增加紫外线曝晒有利于提高一些产品的测试相关性[4,5]。这是因为紫外线对涂料的破坏，降低了涂料对金属底材的保护，从而使产品更易腐蚀。腐蚀+老化循环由200小时Prohesion测试和200小时QUV紫外曝晒交替进行。具体的试验条件如表3所示：

图1给出了Prohesion测试和连续中性盐雾试验与户外大气腐蚀之间的相关性比较，结果表明Prohesion测试与户外大气腐蚀之间的相关性较好。下面的图2将比较腐蚀+老化循环测试与Prohesion测试的结果[4]。

以上提到的腐蚀+老化循环由200小时Prohesion测试和200小时QUV紫外暴露交替进行，并且试验从Prohesion测试开始。

ASTMD5894标准也是一个循环腐蚀+老化测试方法[6]。ASTMD5894中的测试条件由一周QUV紫外暴露和一周Prohesion测试交替进行，并且规定试验从紫外曝晒开始。

1.4其它循环盐雾试验

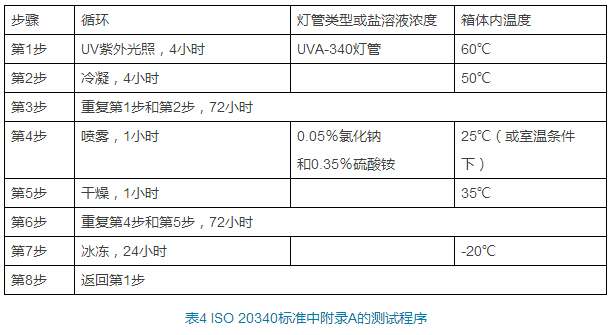

还有的试验方法，除了Prohesion测试和紫外曝晒之外，还有冰冻循环，三者交替进行，如ISO20340标准中附录A的测试程序A[7]。具体的试验条件如表4所示：

2·防腐涂料腐蚀、老化测试方法的建议

本文第1部分介绍了几种不同的实验室加速盐雾试验方法，通过之前研究者的试验结果，不难看出，对于防腐涂料，腐蚀+老化组合试验方法是目前实验室腐蚀测试方法中与海边大气暴露腐蚀相关性较好的方法。这种方法在耐腐蚀性能测试中，考虑紫外曝晒和干湿交替等因素，较好地模拟了户外大气腐蚀的真实情况。

另外，户外测试是实验室加速测试的基础。我们在进行实验室加速腐蚀、老化试验的基础上，也应结合开展户外大气腐蚀、老化试验，并用以指导实验室加速测试。

我国幅员辽阔，大气条件复杂，单一的加速腐蚀方法不大可能很好地模拟不同边区的腐蚀条件，建议集合多方力量，包括涂料厂家，国家腐蚀网站单位，相关领域科研单位，共同开发一些符合国情，相关性好的加速试验方法。

来源：涂料工业
